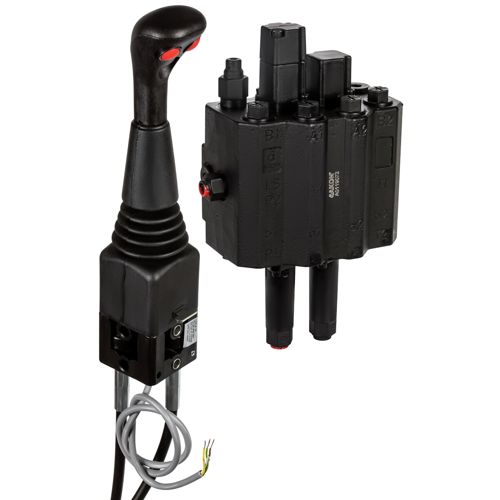

LASTEPAKKE FRONTLASTER 90L LS+2M KABEL+JOYSTICK

• Info
• Lagerstatus

  ArtikkelnummerNV452SETLS

  Produsent

  EgenskaperType: 2 seksjoner
  Arbeidstrykk: 250 bar


  Teknisk spesifikasjon:
  - kabelstyrt lastesett for frontlaster

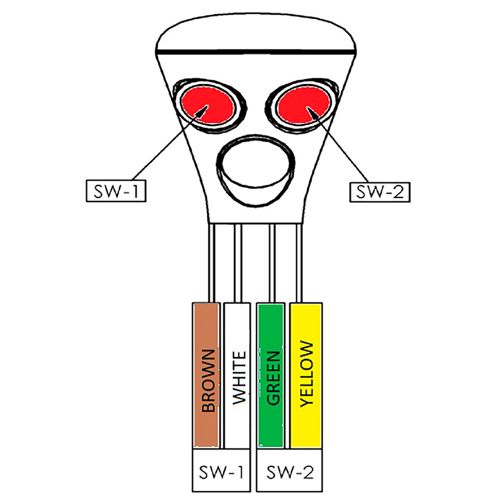

  - inneholder joystick med 2 brytere og lås, 2 m kabler
  - lastfølsom (LS)
  - justerbar sikkerhetsventil
  - 2-seksjoner (flytestilling i en, 4 posisjoner)
  - arbeidstrykk 250 bar
  - flow 90 l/min

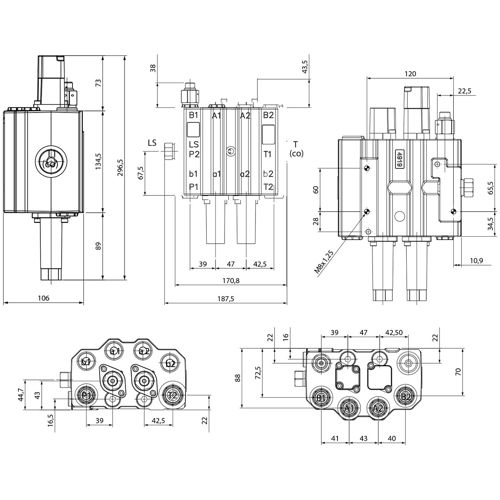

  - LS-port G 1/4"
  - P1/P2/T1-port G 1/2"
  - A/B-arbeidsport G 1/2"
  - T2/T(CO)-port G 3/4"

  Egnete kabler finnes i relaterte produkter.
  LS-ventilen bør kobles med en slange fra LS-porten til pumpekontrollen




  Monteringsanvisning NV452SETOP / NV452SETLS

  Anbefalt hydraulikkoljetemperatur -20 til +90⁰C.

  Anbefalt oljeenhetsklasse 20/18/15 ISO4406.

  Antall arbeids-spindler 2 stk

  Flytfunksjon med låseposisjon for arbeids-spindel 1.

  Maks flow 90 ltr/min

  Maks arbeidstrykk 250 bar

  Bevegelser:

  Når du trekker joysticken mot deg, hever lasteren seg.

  Ved å skyve joysticken fra deg senker lasteren seg.

  Ved å skyve joysticken helt frem låses den i flytestilling, som gjør at lasteren kan tilpasse seg til bakkenes konturer.

  Ved manøvrering til venstre tippes skuffen ned.

  Ved manøvrering til høyre vinkles skuffen opp.

  Mekanisk montering:

  Monter ventilsettet ordentlig, slik at det ikke beveger seg eller løsner.

  Monter joysticken ordentlig på et ergonomisk bra sted, slik at den er enkel, sikker og ergonomisk å bruke.

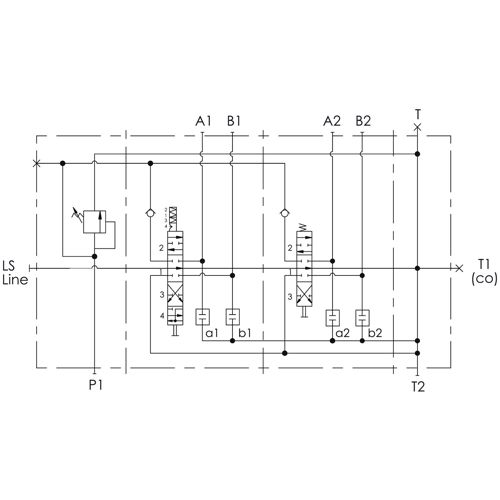

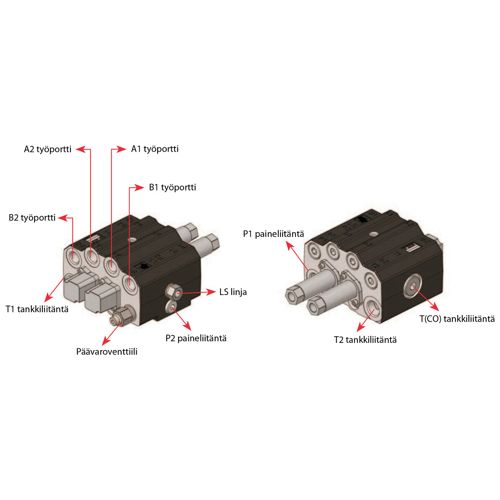

  Hydraulisk tilkobling:

  A1 Koble til laster løft. B1 Koble til laster senk.

  A2 Koble til vinkle opp skuffen. B2 Koble til tipp skuffen.

  T2 eller T1 kobles til tankledningen/retur.

  T(CO) er en seriekoblingsport med et forankoblet serienippel i OP-modellen. Her kobles trykkledningen som går videre til traktorens ordinære hydraulikkventilsett.

  Hvis det ikke skal kobles til ytterligere en hydraulikkventil etter denne lastventilen, skal serieporten T(CO) også kobles til tankledningen.

  P1/P2 trykkledning (trykkinngang), her kobles trykkledningen fra hydraulikkpumpen.

  LS-modellen har ingen serienippel, men en tankledning.

  (LS-linjen (kun i den lastfølsomme LS-modellen) er koblet til maskinens egen LS-krets.
